Комплектная трансформаторная подстанция - электротехническая установка, используемая для приема и трансформации переменного тока в сети и дальнейшего распределения электрической энергии для потребителя.
Маркировка: КТП. Конструкция КТП: силовые трансформаторы, распределительные устройства, устройства АСУ, вспомогательные устройства.
Основные функции КТП:
Собирается до поставки узлов в готовом виде. Основная функция КТП: обеспечение электроэнергией заданных технических параметров (сила напряжения, тип тока, объем) объектов различного назначения и функционала. В качестве объектов могут выступать промышленные предприятия и производства, населенные пункты (город, село, поселок, микрорайон и т.п.). Тип исполнения КТП определяет, используется станция для повышения или понижения напряжение питания. КТП для повышения преобразует низкое значение напряжения в более высокое с подачей энергии на ЛЭП. КТп понижающего типа используется для подачи электроэнергии на объекты.
Конструкция КТП:
Отсек распределительного устройства высшего напряжения (РУВН). Включает в себя коммутационное оборудование, систему АСУ, защиту Основная функция РУВН: приемка электроэнергии и передача по цепям коммутационной схемы по стороне высшего напряжения. Если система АСУ и защита отсутствует, узел выполняет роль глухого ввода.
Отсек распределительного устройства низшего напряжения (РУНН). Основна функция РУВН: распределение энергии. Включает в себя коммутационные аппараты, элементы управления и защиты.
Отсек силового трансформатора. Силовой трансформатор преобразует электроэнергию (повышает или понижает напряжение). Мощность трансформатора: от 25 кВа до 2500 кВа. Количество применяемых трансформаторов на подстанции: от одной до двух шт.
Транспортный блок. Включает в себя отдельные и готовые к сборке узлы на участке будущего монтажа электротехнического оборудования (типа КТПБ). РУНН фиксируется и крепится на стальной раме с шинопроводом.
Шинопровод. Включает в себя все токопроводящие элементы с металлооболочкой. Основная функция: соединение основных узлов конструкции с учетом электрической схемы подключения.
По типу преобразования энергии различаются на:
Повышающие. Повышающие станции, в свою очередь, различаются на: тупиковые, проходные.
Понижающие. По функциональному предназначению и показателям первичного и вторичного напряжений понижающие трансформаторные подстанции различаются на:
Районные. Основная функция: прием электроэнергии непосредственно от высоковольтных ЛЭП и передача её на главные понижающие трансформаторные подстанции. Понижение напряжения происходит до величин: 6 кВ, 10кВ или 35 кВ.
Главные понижающие. Основная функция: прием электроэнергии с районных подстанций и передача ее на местные подстанции.
Местные (цеховые) понижающие. Основная функция : прием электроэнергии от главных понижающих подстанций и понижение напряжения до 690 В, 400В или 230 В с дальнейшим распределением между потребителями.
КТП различаются по типу исполнения и материалам на:
По типу обслуживания КТП различаются на: с коридором, без коридора. Параметры наиболее распространенных КТП. Тип тока для приемки: трехфазный переменный. Частота: 50 Гц. Номинальное напряжение: 6кВ, 10 кВ. Величина напряжения после преобразования: 0.4кВ.

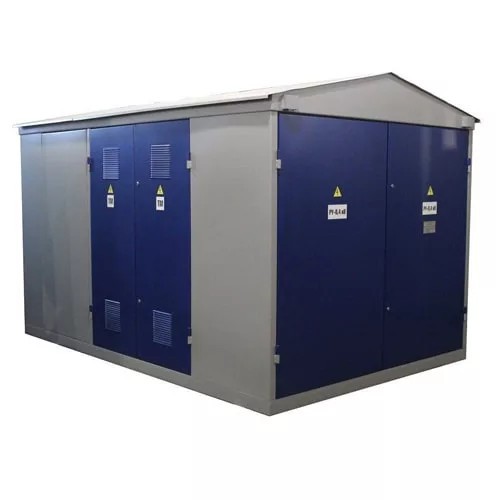

КТП киоскового типа. Тип исполнения: тупиковый, проходной. Мощность устанавливаемого силового трансформатора: от 25 кВа до 2500 кВа. Тип трансформатора: сухой, масляный. Количество применяемых силовых трансформаторов : 1 штука, 2 штуки. Конструкция шкафного исполнения: с наружной установкой. Область применения: город, село, промышленные объекты.

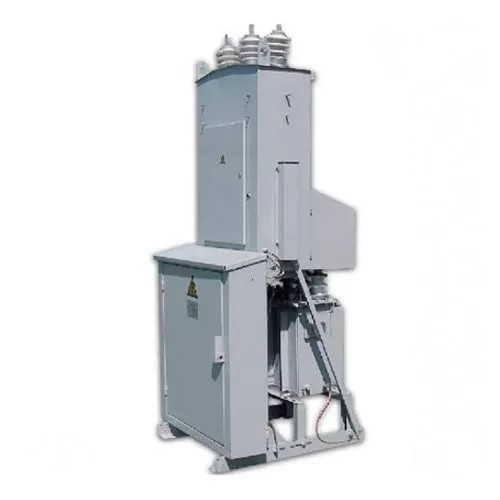

КТП мачтового типа. Мощность силового трансформатора от 25 кВа до 250 кВа. Ти конструкции: сборно-сварная (для установке на высоте). Тип установки: наружная. Количество применяемых силовых трансформаторов: 1 шт. Тип трансформатора:: сухой, масляный. Область применения6 поселок, село, поселок городского типа.
КТП шкафного типа (сельхозяйственый КТП). Мощность силового трансформатора: от 16 до кВа 250 кВа. Конструкция: металлический шкаф (2 штуки) . Тип шкафа: ВН или НН. Тип установки: наружная. Количество силовых трансформаторов : 1 шт. Тип исполнения: тупиковый. Область применения: село, ферма.

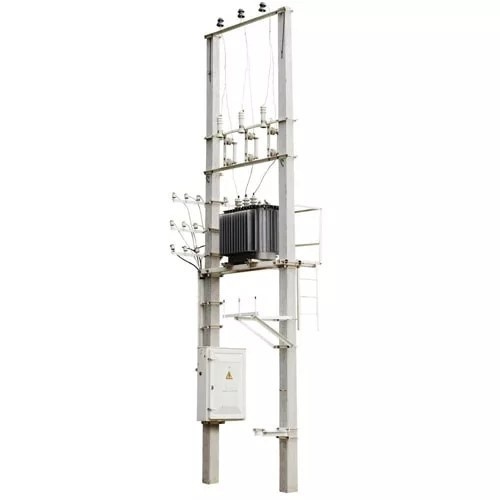

КТП столбовые. Мощность силового трансформатора: от 25 ква до 250 кВа. Тип установки: наружная. Количество трансформаторов : 1 шт. Тип трансформатора: трехфазный, однофазный. Конструкция: низковольтное и высоковольтное оборудование. Тип монтажа: на стойке из ЖБИ. Тип исполнения: тупиковый. Область применения: село, поселок городского типа, фермерское хозяйство.

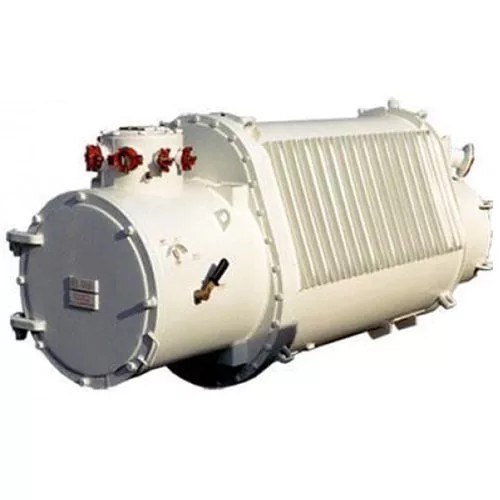

КТП передвижного типа. Мощность силового трансформатора от 25ква до 1000 кВа. Количество силовых трансформаторов : 1 шт., 2 шт. Тип установки: наружная. Конструкция: стальной с рамой салазками. Область применения: карьер, рудниковые шахты открытого типа разработки.
КТП внутрицеховые. Мощность устанавливаемого силового трансформатора от 25 кВа до 2500 кВа. Количество силовых трансформаторов: 1 шт, 2 шт. Тип установки: наружная. Тип трансформаторов: сухой, масляный. Конструкция стальной шкаф с секциями под замок. Область применения: промышленный цех, помещения складского типа.
КТПНУ. Мощность устанавливаемого силового трансформатора: от 160 кВа до 2500 кВа. Количество силовых трансформаторов : 1 штука, 2 штуки. Тип установки: наружная. Конструкция : металлический модульный сборно-сварной киоск. Тип исполнения :тупиковый, проходной. Область применения: нефтегазодобывающая отрасль.

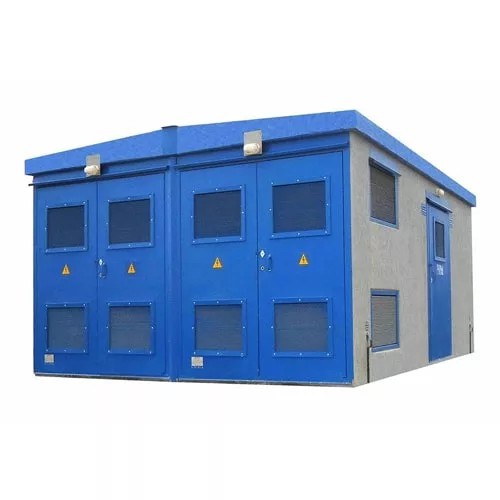

БКТП. Мощность устанавливаемого силового трансформатора: от 25 кВа до 2500 кВа. Количество применяемых силовых трансформаторов: до 2 штук. Тип исполнения :тупиковый, проходной. Тип установки: наружная. Область применения: населенные пункты, сельская местность, промышленность. Конструкция: сборная, из бетонных блоков с утепленным каркасом.
