Тяга с проушиной ОСТ 108.632.01-80 в Чебоксарах
Описание
Тяга с проушиной – разновидность тяговых опор для трубопроводов общего и специального назначения.
Технические характеристики

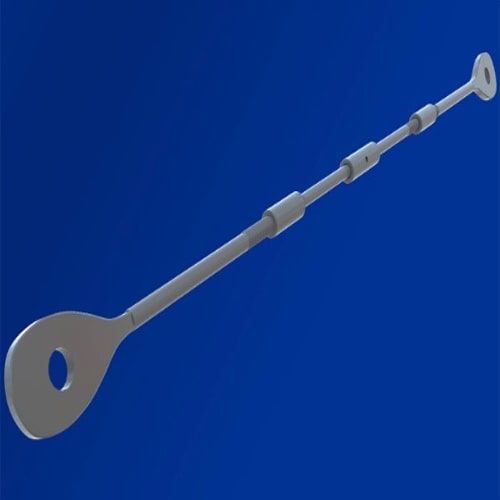

Тяга с проушиной представляет из себя металлический тянутый стержень, имеющий кольцо на одном из концов. Производится прокаткой по ОСТ 108.632.01-80 и является частью опорно-крепежной системы трубопроводов ТЭС и АЭС. Конструкция тяги: собственно тяга, ушко и проушина. Тип трубопровода: общего и специального назначения. Температура рабочей среды: до +600С. Преимущества использования тяг с проушинами: устойчивость к механическим нагрузкам и большим весам, коррозионная стойкость, надежность и долговечность, устойчивость к износу и истиранию, наличие защитного покрытия, множество модификаций изделия. Тяги различаются по марке исходной стали, массе, допустимой нагрузке. Масса тяги с проушиной: от 0.82 кг до 30.2 кг. Допустимая нагрузка: от 3кН до 150кН. У тяги с проушиной нет возможности регулировать изделие по высоте высота выставляется в момент монтажа и обрезается по проектной длине.
Классификация
Тяга с проушиной по ОСТ 108.632.01-80 изготавливается в различных исполнениях:
- Исполнение 01. Диаметр тяги: 10 мм. Масса детали : 0,82 кг. Допускаемая нагрузка – 3 кН или 300 кгс. Ширина проушины – 50 мм. Длина гладкой тяги – 1000 мм. Длина тяги с проушиной – 1048 мм
- Исполнение 02. Диаметр тяги: 12 мм. Масса детали – 1,15 кг. Допускаемая нагрузка – 4,5 кН или 450 кгс. Ширина проушины – 50 мм. Длина гладкой тяги – 1000 мм. Длина тяги с проушиной – 1052 мм
- Исполнение 03. Диаметр тяги : 16 мм. Масса детали – 2,3 кг. Допускаемая нагрузка – 15 кН или 1500 кгс. Ширина проушины – 70 мм. Длина гладкой тяги – 1000 мм. Длина тяги с проушиной – 1088 мм
- Исполнение 04. Диаметр тяги: 20 мм. Масса детали – 4,26 кг. Допускаемая нагрузка – 24 кН или 2400 кгс. Ширина проушины – 90 мм. Длина гладкой тяги – 1000 мм. Длина тяги с проушиной – 1091 мм
- Исполнение 05. Диаметр тяги: 24 мм. Масса детали – 5,8 кг. Допускаемая нагрузка – 34 кН или 3400 кгс. Ширина проушины – 90 мм. Длина гладкой тяги – 1000 мм. Длина тяги с проушиной – 1100 мм
- Исполнение 06. Диаметр тяги: 28 мм. Масса детали – 7,43 кг. Допускаемая нагрузка – 45 кН или 4500 кгс. Ширина проушины – 100 мм. Длина гладкой тяги – 1000 мм. Длина тяги с проушиной – 1100 мм
- Исполнение 07. Диаметр тяги: 30 мм. Масса детали – 8,95 кг. Допускаемая нагрузка – 55 кН или 5500 кгс. Ширина проушины – 100 мм. Длина гладкой тяги – 1000 мм. Длина тяги с проушиной – 1113 мм
- Исполнение 08. Диаметр тяги: 36 мм. Масса детали – 13,32 кг. Допускаемая нагрузка – 80 кН или 8000 кгс. Ширина проушины – 120 мм. Длина гладкой тяги – 1000 мм. Длина тяги с проушиной – 1133 мм
- Исполнение 09. Диаметр тяги: 45 мм. Масса детали – 21,01 кг. Допускаемая нагрузка – 110 кН или 11000 кгс. Ширина проушины – 140 мм. Длина гладкой тяги – 1000 мм. Длина тяги с проушиной – 1165 мм
- Исполнение 10. Диаметр тяги: 50 мм. Масса детали – 30,20 кг. Допускаемая нагрузка – 150 кН или 15000 кгс. Ширина проушины – 200 мм. Длина гладкой тяги – 1000 мм. Длина тяги с проушиной – 1190 мм.
Марки исходных сталей: таль 20, сталь 3. Для дополнительной защиты используют грунтовку марки ГФ-021 тили используют горячее цинкование поверхности, покрытие эпоксидкой, антикоррозионными красками с высоким содержанием цинка.
Применение
Тяга с проушиной используются в нефтегазовом секторе, атомной и ядерной промышленности, топливном секторе экономики, а также строительстве.
